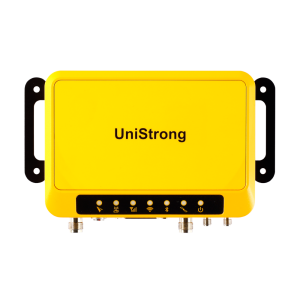

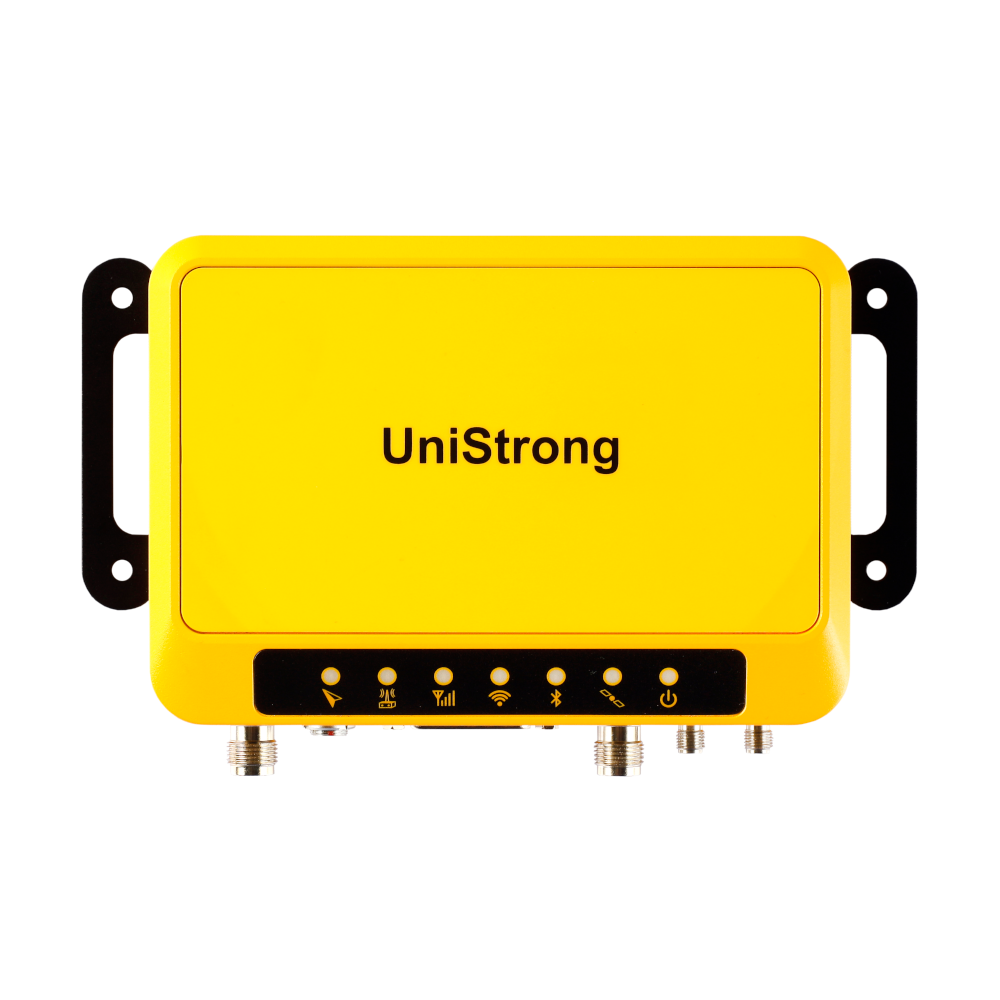

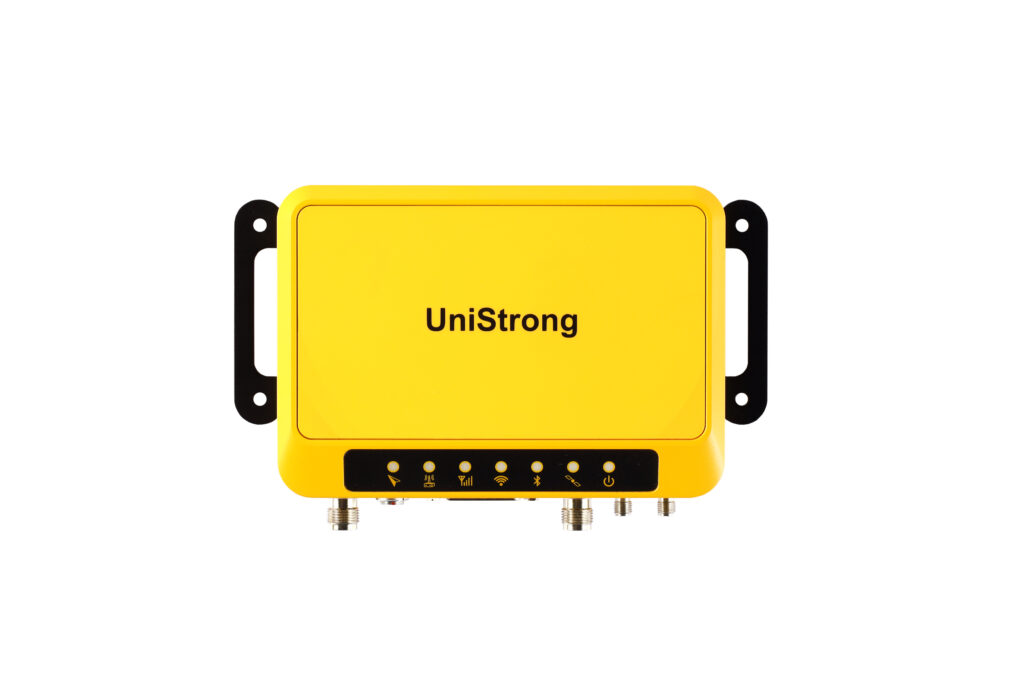

MG10S アンテナ分離型GNSS受信機
MG10S GNSS受信機は、強力なパッケージを備えたフルソリューション製品で国土地理院GNSS測量機1級認定機として登録されています。
オプションを追加することにより、GNSSコンパスへ簡単にアップグレードできる機能を持っています。
海洋工事や海洋調査機器との連携で多用な用途でご使用頂けます。
また、SIMカードを利用することでNtripのサーバ/クライアント機能を使用することが可能です。
受信仕様
アンテナ分離型GNSS受信機(オプション:マルチ周波,RTK,ヘディング）
受信信号
GPS,GLONASS,QZSS,BeiDou他、マルチGNSSに対応
測位（RMS）
単独測位、SA無し：1.2 m
SBAS：0.25 m
RTK：8 mm + 1 ppm
スタティック：2.5 mm + 1 ppm
方位(RMS)
<0.16°0.5 m（アンテナ間隔）
<0.08°1.0 m（アンテナ間隔）
<0.04°2.0 m（アンテナ間隔）
<0.02°5.0 m（アンテナ間隔）
<0.01°10.0 m（アンテナ間隔）
通信
RS-422×2,RS-232C×1,Ethernet×1,CAN×1,1PPS
Bluetooth,Wi-Fi,LTE
（※有線接続には、別途I/F BOX又は、専用ケーブルが別途必要になります。）
電源
消費電力：10 - 28 VDC
消費電力：2 W すべての信号 + L-Band
防塵/防水：IP67
サイズ：105 L 150 W x 34 H (mm)
重さ：0.55 kg
詳細資料は、Hemisphereのホームページでにて確認が可能です。
※データーシートやマニュアルのダウンロードには、シートユーザー登録が必要です。
アンテナ
A25・A45
A25/A45 は高精度が必要な陸上および海上でのアプリケーションに対応できるように設計されています。
マルチGNSSに他応し、GPS,GLONASS、BeiDou、Galileo、QZSSに対応します。
測量、ナビゲーション、高精度ガイダンス、マシンコントロールといった多様なアプリケーションに対応できます。
マルチパスの低減、安定した位相中心、低い仰角でも高い SNR によりビルの近くや枝葉の下など厳しい環境においても使用できます。
海上環境に強いアルミニウム製のベースは海水、霧、水しぶきに耐えます。2ｍ からの落下テストにも合格しており強度も抜群です。
主な仕様
A25
GNSS周波数：1.525 - 1.615 GHz
入力電圧：3.3 - 12 VDC
消費電流：12 mA
重さ：0.4 kg
A45
GNSS周波数：1.165 - 1.278 GHz, 1.525 - 1.615 GHz
入力電圧：3.3 - 15 VDC
消費電流：25 mA
重さ：0.5 kg
A25/A45共通
サイズ：152 D x 47 H (mm)
マウント：5/8 インチ メス
R/F コネクタ：TNC (ストレート)
動作温度：-40℃ ～ +70℃
防塵/防水：IP69K
詳細資料は、Hemisphereのホームページでにて確認が可能です。
※データーシートやマニュアルのダウンロードには、シートユーザー登録が必要です。
