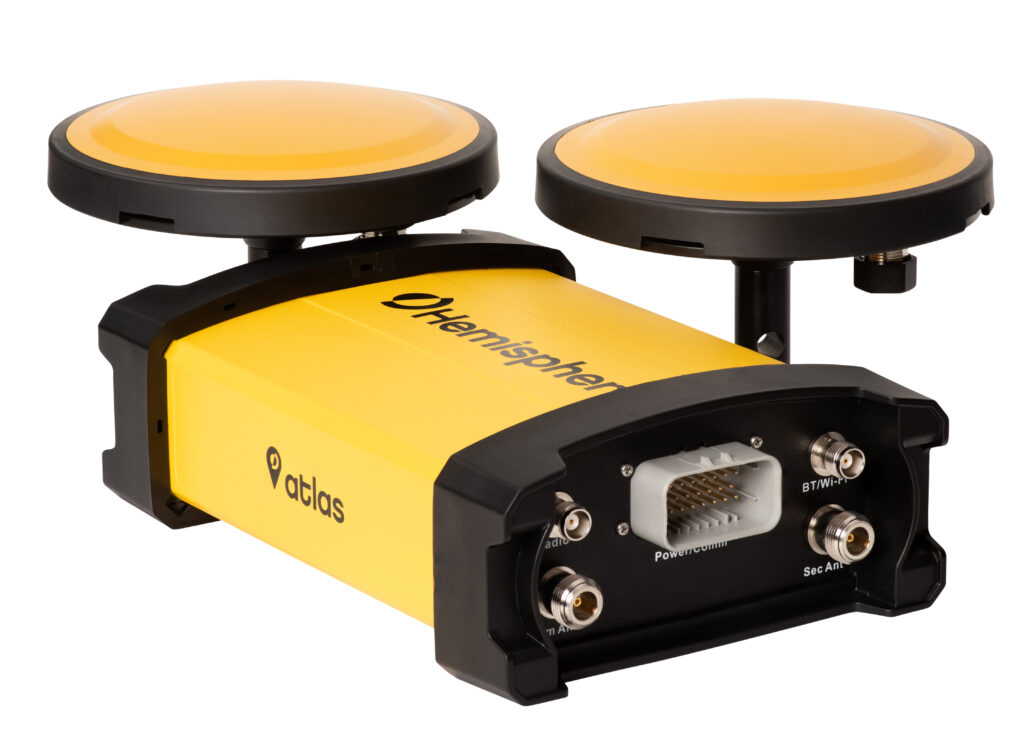

VR1000

Vector VS1000 は Hemisphere GNSS社のマルチGNSS・マルチ周波数測位&方位のハイエンド受信機で、特に特にマシンコントロール市場向けに設計しました。
高精度方位RTKによる測位、Atlas のフル機能を提供し、その頑丈な筐体は IP69K、MIL-STD-810G、IEC 60068-2 に準拠しています。

受信仕様
　アンテナ分離型GNSSコンパス受信機(マルチ周波,RTK）

受信信号
　GPS,GLONASS,QZSS,BeiDou他、マルチGNSSに対応

測位（RMS）
　単独測位、SA無し：1.2 m
　SBAS：0.25 m
　RTK：10 mm + 1 ppm

方位(RMS)
　<0.2° 0.5 m（アンテナ間隔）
　<0.1° 1.0 m（アンテナ間隔）
　<0.05°2.0 m（アンテナ間隔）
　<0.02°5.0 m（アンテナ間隔）
　<0.01°10.0 m（アンテナ間隔）

通信
　RS-422×1,RS-232C×2,Ethernet×1,CAN×2,1PPS
　Bluetooth,Wi-Fi
　
電源
　消費電力：9-36 VDC
　消費電力：<10.8 W すべての信号 + L-Band

衝撃：50 G, 11ms halfsine plus (MIL-STD-810Gw/Change 1Method 516.7 Procedure 1)
振動：7.7 Grms (MIL-STD-810Gw/Change 1Method 514.7 Category 24)
防塵/防水：IP69K
サイズ：232 L x 165 W x 79 H (mm)

詳細資料は、Hemisphereのホームページでにて確認が可能です。
※データーシートやマニュアルのダウンロードには、シートユーザー登録が必要です。

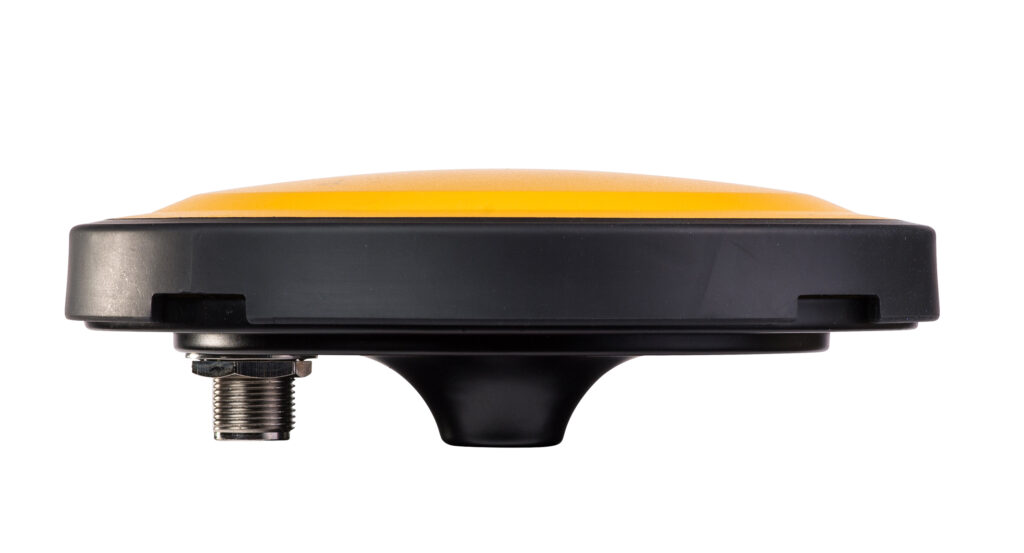

アンテナ

A46は、高精度が必要なマシンコントロール市場に対応できるように設計されています。
マルチGNSSに他応し、GPS,GLONASS、BeiDou、Galileo、QZSSに対応します。
測量、ナビゲーション、高精度ガイダンス、マシンコントロールといった多様なアプリケーションに対応できます。
マルチパスの低減、安定した位相中心、低い仰角でも高い SNR によりビルの近くや枝葉の下など厳しい環境においても使用できます。
海上環境に強いアルミニウム製のベースは海水、霧、水しぶきに耐えます。2ｍ からの落下テストにも合格しており強度も抜群です。

主な仕様
GNSS周波数：1.165 - 1.278 GHz, 1.525 - 1.615 GHz
入力電圧：3.3 - 15 VDC
消費電流：25 mA
重さ：0.5 kg

サイズ：152 D x 47 H (mm)
マウント：5/8 インチ メス
R/F コネクタ：N-Type (ストレート)
動作温度：-40℃ ～ +70℃
防塵/防水：IP69K

詳細資料は、Hemisphereのホームページでにて確認が可能です。
※データーシートやマニュアルのダウンロードには、シートユーザー登録が必要です。
